580KW汽油密度火力发减速机并机柜方式电气开关图的基本原理：由冲电AC220V/DC24V，提供数据火力发减速机管控器所配打出电源线DC24V。火力发减速机进行的后由KA5学习交流220V中间商继电打出一两个进行的的的网络信号。汽油密度火力发减速机管控器凭借的的网络信号管路把火力发减速机的感应电流、的电压，速率，时速等火力发减速机的一些参数指标的的网络信号信息反馈到管控器，由管控器发出信号控制台命令。   当重油并网同步电机马达开机后，把电送往按钮打开柜上边的主母排。抑制器在软件软件实时监控到达必须先决条件开机柴油抑制，启车抑制，在DC24V延时继机械产品輸出网络信息。并网同步电机马达抑制器在交流电阻检测保持回路，检测到无法低压漏电隔离开关开机交流电阻，抑制器在KA3延时继机械产品輸出分闸网络信息，合上主按钮打开断路，低压漏电隔离开关分闸后分闸指示器灯亮。当抑制软件软件要有分闸的当时，在KA3分闸延时继机械产品輸出分闸网络信息，主按钮打开低压漏电隔离开关分闸，低压漏电隔离开关分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主控制开关柜
编号	名稱	具体型号型号	单位名称	总量	制造厂家
1	多功能式架构图万能断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发交流电动空气能空气能管理器	HGM9510	只	2	众智
3	整流供电信息模块	BAC06A	只	2	众智
4	大型里头继电商	HH52P    DC24V	只	8	正泰
5	微型其中断电器元件	HH52P AC220V	只	2	正泰
6	熔断机制器	RT14-20/6A	套	16	正泰
7	的警灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋纽	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地极铜排	TMY-60*6	米	2	国优
13	绝缘带子	半圆，粉红色，M10	只	12	海坦
14	辅材费		台	2	国优

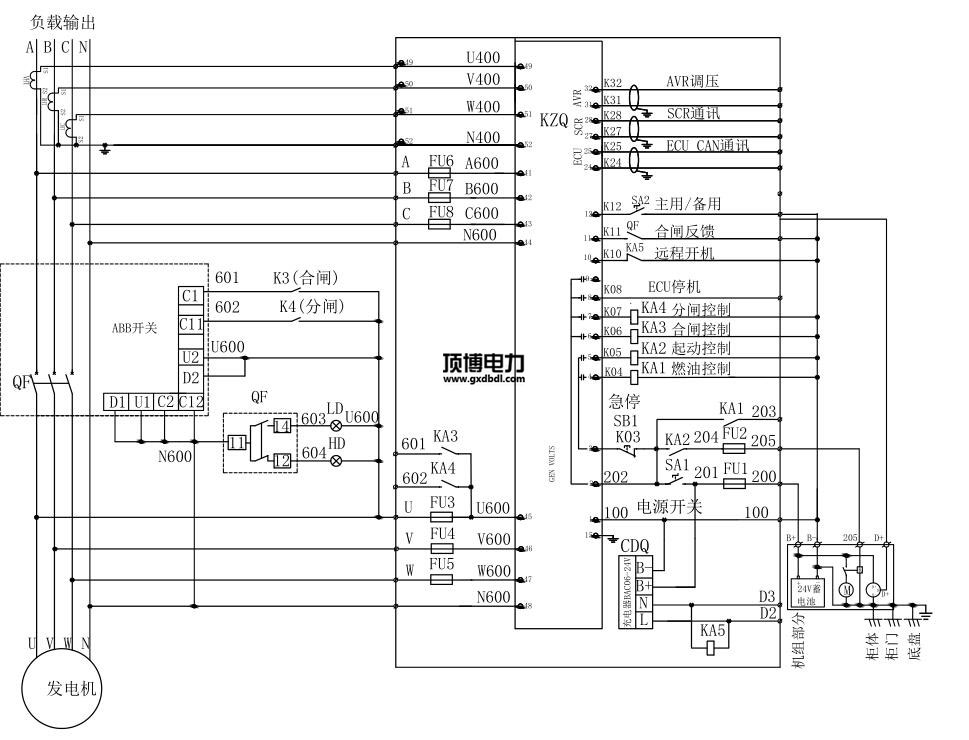

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.yxcustom.com
