本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机发电量汽车柴油机发电机供配配电盘的功效： 1、科学合理的分摊能耗。 2、便对用电线路的启闭操作步骤。 3、有较高的安全性高安全防护品级，能形象的提示 集成运放的导通心态。

项目名称：656KW静音生产发高压电设备单机配电箱主要元件明细清单
变电源箱通常电气元件明细单
号码	命名	型号查询尺寸规格	的单位	使用量	产品
1	塑壳塑壳断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电厂设备管理器	HGM6110	只	1	众智
3	发电量机速比抑制器	C2002	只	1	孚创
4	直流电外接电源模块电源	DC24V	只	1	众智
5	中型前面继电	HH54P    DC24V	只	2	正泰
6	长安小型前面继电	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

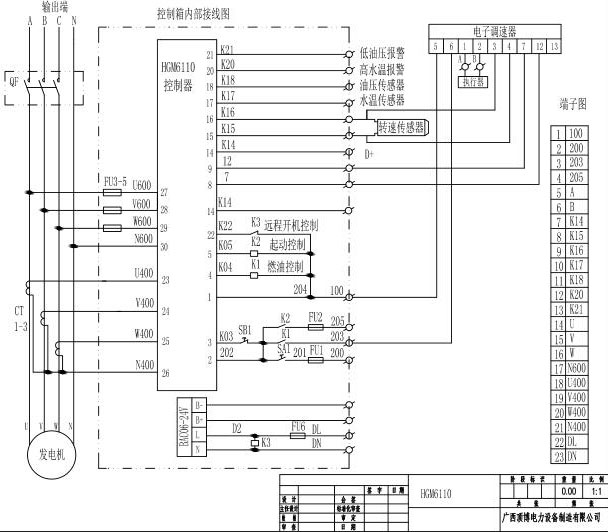

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.yxcustom.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
